Exact-rør, leggeanvisning

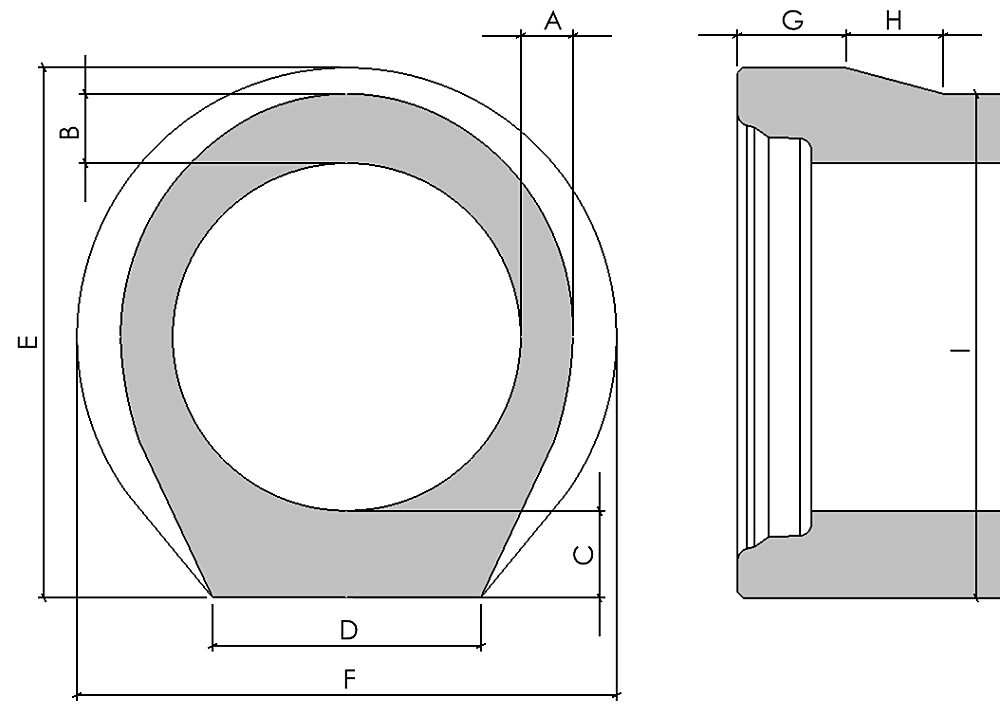

Rør dimensjon (mm)

*) Exact DN600 har sideås, noe som medfører at veggtykkelsen varierer. A-mål angir største godstykkelse.

**) Exact DN600 har bredere fot ved muffe. D-mål ved muffe er 460mm.

Grøftens utforming

Grøftebredde og minimumsavstander:

Der komprimering er foreskrevet må grøften graves så bred at det er plass til komprimeringsutstyr på begge sider av røret.

Grøftebunn

Fundament for rør må legges ut på minst mulig urørt grunn. Oppstikkende stein eller andre harde partier må graves vekk og erstattes med friksjonsmasser. Det er også viktig at fundamenttykkelsen varierer så lite som mulig, da variasjon i tykkelsen kan bidra til svanker på ferdig lagt ledning.

Utstikkende steiner fjernes.

Geotekstil

Hvis grøftebunnen består av dårlig grunn som torv, humusholdige masser, bløt leire eller silt, skal separasjonslag eller geotekstil benyttes for å unngå uheldig sammenblanding av masser i ledningssonen.

Sikring mot tele

Ved minusgrader er grøfter i telefarlige masser utsatt for teledannelse. Når telen tiner blir massen bløt, og mister bæreevnen. Hvis det er oppstått tele i massene, må den frosne massen fjernest før ledningsfundament og omfylling utføres. Snø og is må fjernes fra grøfta. Det skal ikke brukes telefarlig masse i området rundt rør eller kum som kan utsettes for frost.

Fjellgrøft

Grøftebunnen skal avrettes med samme masser som i fundamentet. Ved fare for utvasking av masser skal det benyttes geotekstil under fundamentet, for å hindre at fundamentmasser forsvinner.

Nedre fundament

Fundamentet er den viktigste delen av grøftetverrsnittet. Fundamentet skal fordele oppleggstrykket under røret og sikre at ikke store steiner eller liknende ligger inntil røret. Fundamentet skal bestå av friksjonsmasser.

Tykkelsen etter komprimering skal minst være som vist i tabell 1.

Minste nedre fundamenttykkelse, tabell 1

Maks tillatt kornstørrelse i fundamentmasser er avhengig av rørdiameter og fremgår av tabell 2.

Største nominelle kornstørrelse, tabell 2

SN3420-F åpner for bruk av stedlige masser i fundamentet. Noen steder ligger forholdene til rette for bruk av stedlige masser i fundamentet, f.eks. der man har morenesand. Der man vurderer slike løsninger, må man ta hensyn til praktisk gjennomføring av komprimering evt.fare for utvasking av fundament etc. Det forutsettes at massene graves opp og komprimeres for å unngå uforutsette punktlaster. Steiner fjernes.

Utspissing

Der grøftebunnen går over fra fjell til jord, eller fra meget faste jordmasser til mindre faste jordmasser, skal grøftebunnen utspisses. Det vil si at differansen i massetetthet utjevnes ved å øke fundamenttykkelsen i overgangen mellom fjell og jord. Dette skal hindre setninger av grøftebunnen.

Fundamentmassene må være fri for tele og is, og komprimeres til normal komprimering.

Montasje

FORBEREDELSER FØR MONTERING EXACT-RØR;

1. Rengjør spissende og muffe.
2. Kontroller at røret er skadefritt.
3. Kontroller produktkvalitet og leggedybde.
4. Fjern eventuell isoppor.
5. Smør spissenden med glidemiddel.

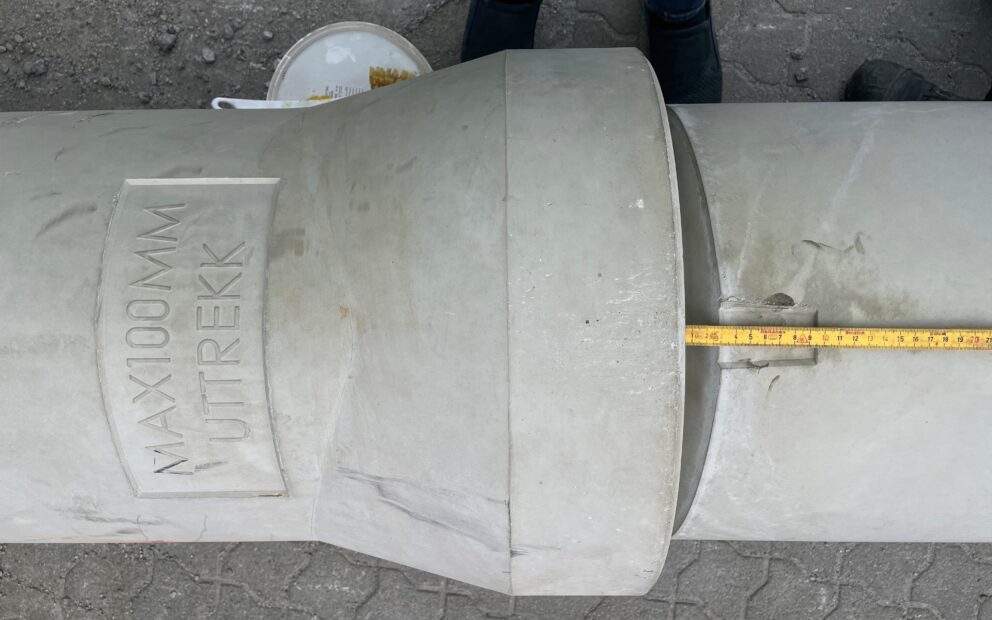

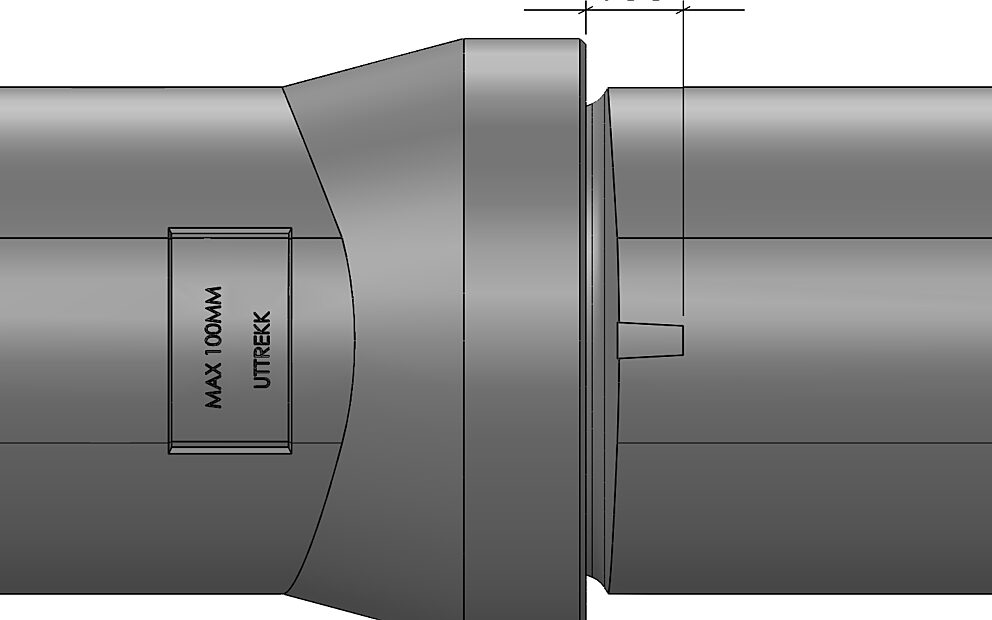

6. Røret er riktig montert når det måles max. 100 mm mellom muffe og markør på spissenden av røret. Se bildene og illustrasjonen under. Dette gjelder alle 3 markørene.

Montering og sammenskyvning skal gjennomføres uten at rør og rørdeler skades.

Ved håndtering av rør skal det kun anvendes godkjent løfteutstyr. Det må ikke anvendes kjetting, wire eller lignende gjennom eller rundt rørene. Rulling og annen ukontrollert flytting kan medføre skader på eller ødeleggelse av godset og må ikke forekomme. Unngå rykk ved belting av betongprodukter.

Ved montasje av produkter med innstøpte løfteanker skal ankrene benyttes ved løft med kjetting. Kontroller løfteanker før løftet.

Ankerhodet i enden av kjettingen monteres til løfteankeret som vist i filmen.

Husk at løfteanker er dimensjonert kun for det enkelte element.

Sidefylling , beskyttelseslag

Sidefylling skal legges ut lagvis på hver side av røret før komprimering.

Ved bruk av Exact-rør kan stedlige masser benyttes, dog med samme krav til Dmax på omsluttende masser, gitt at massene kan komprimeres.

Mindre behov for masseutskifting gir vesentlig reduksjon i kostnader, mindre belastning for omgivelser, raskere fremdrift og lavere karbonutslipp.

Exact-rør har integrert øvre fundament. Det innebærer at omfylling og komprimering rundt nedre kvartsirkel allerede er ivaretatt.

I områder hvor det er krav til setningsfri overflate, for eksempel veier og plasser, skal øvre fundament og sidefylling vanligvis komprimeres til normal komprimering.

Der det skal legges ledninger i flere plan, fylles det lagvis opp i hele grøftebredden til underkant av neste rør. Komprimeringen utføres også lagvis, men sonen rett over røret skal ikke komprimeres.

Tillatt tyngde komprimeringsutstyr i sidefyllinger og beskyttelseslag

• DN ≤ 600: inntil 100 kg.

Beskyttelseslaget, 300 mm, direkte over ledningen/rørkronen, skal normalt være løst utlagt.

I områder hvor det ikke er krav til setningsfri overflate, for eksempel utenfor veier og plasser, kan normalt komprimering utelates forutsatt at rørledningen ikke legges med større overdekning enn 2/3 av merket/angitt overdekning.

Vinkelendring og tillatt spalteåpning i rørskjøt

Gjenfylling

Massene skal ikke inneholde steiner med større tverrmål enn 0,3 m. I gjenfylling som skal komprimeres skal dessuten største tverrmål for stein ikke overstige 2/3 av lagtykkelsen.

Komprimering med tungt uttyr rett over røret skal ikke foretas før lagtykkelsen over røret er:

* For betongrør merket med overdekning minimum 4 meter skal lagtykkelsen før komprimering med tungt utstyr minimum være som gitt i tabellen.

Før rør merket med mindre overdekning enn 4 meter skal lagtykkelsen økes ett nivå i tabellen.

Krav til overdekning før komprimering gjelder også ut til en avstand L fra senter rør, der L = tykkelsen over topp rør (H) pluss halve rørdiameteren.
