Nå har vi endret leggeanvisningen for Fotrør. Dette gjør det mulig å redusere utgiftene og heve bærekraften ved bruk av Skjæveland Gruppens Fotrør.

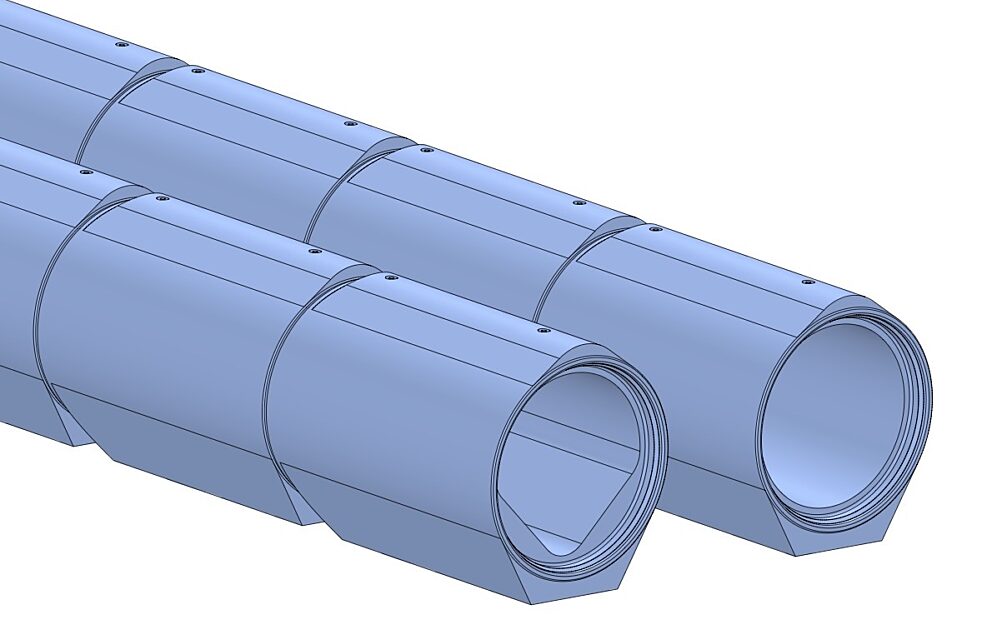

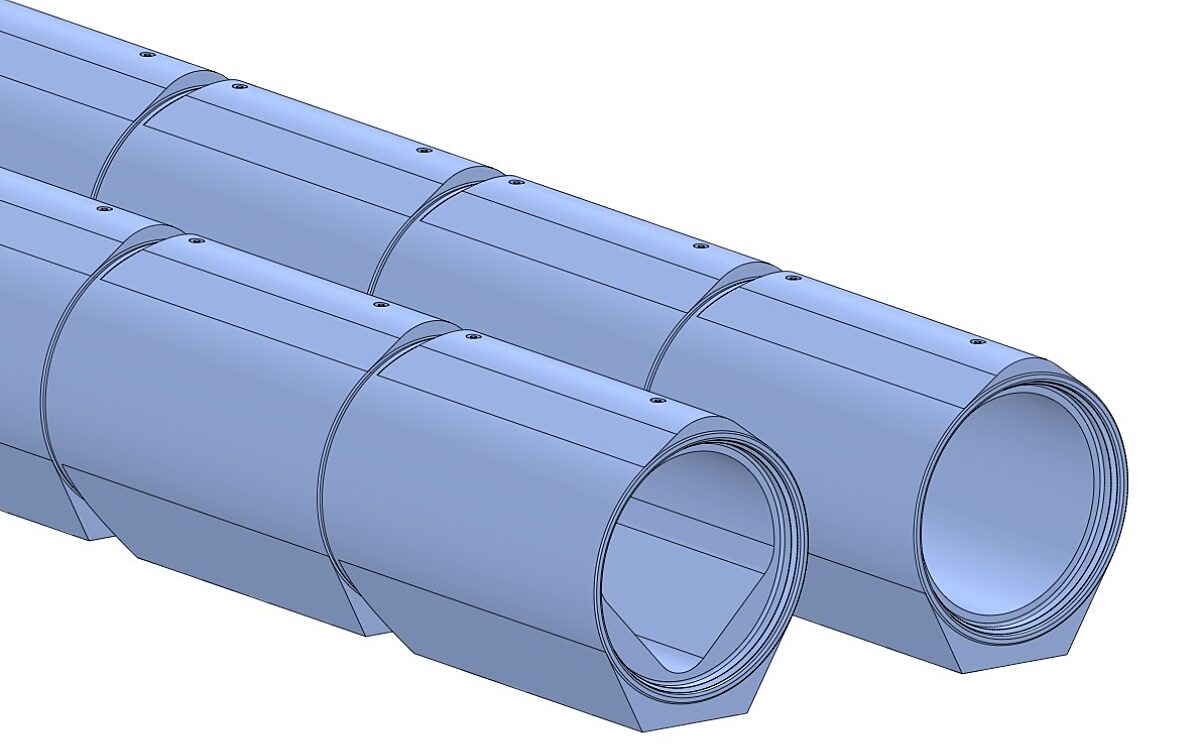

Revidert leggeanvisning Fotrør O og V
Våre Fotrør er utviklet for å heve kvaliteten på ledningsnettet, samtidig som CO2-belastningen og montasjearbeidet reduseres. Fordi Fotrørene er betongrør med integrert fundament, er kravene til fundament og sidefylling ikke sammenlignbare med kravene knyttet til standard sirkelrunde betongrør.
Tekst: Skjæveland Gruppen
Fundamentet rørene ligger på, er avgjørende for ledningsstabilitet over tid. Samtidig bør stedlige masser benyttes i størst mulig grad, av hensyn til CO2-utslipp, miljøbelastning og økonomi. Under spesielt gunstige forhold, i grøft som består av stedlige masser, kan rørene legges direkte på avrettet grøftebunn. Ref. NS 3420-F og Skjæveland Gruppens leggeanvisning.
Krav ved rørmontasje er at rørene skal legges slik at det med sikkerhet oppnås en ensartet understøttelse i hele rørets lengde og under hele fotens bredde.
Fordeler ved legging av Fotrør
DETTE ER NYTT: Krav til tykkelse av fundamentet er redusert på Fotrør. Den delen av foten som er større enn godstykkelsen på røret, kan trekkes fra på tykkelsen av fundamentet oppgitt i leggeanvisningen.
Krav til fundament ved legging av Fotrør i DN 800-DN 2400:
| Minste nedre fundamenttykkelse: | Normale grunnforhold | Harde grunnforhold |
| DN 300 | min. 150 mm | min. 150 mm |
| DN 400 - DN 1200 | min. 200 mm | min. 300 mm |
| DN 1400 - DN 2400 | min. 250 mm | min. 400 mm |
Fotrør har integrert fundament i foten på røret. Den delen av foten som er større enn godstykkelsen på røret, kan trekkes fra på tykkelsen oppgitt ovenfor.
Tykkelsen for fratrekk er som følger:
| DN 800 | 88 mm |
| DN 1000 | 100 mm |
| DN 1200 | 109 mm |
| DN 1400 | 125 mm |
| DN 1600 | 131 mm |
| DN 2000 | 172 mm |
| DN 2400 | 200 mm |
Ordinær grøftedybde
Hos enkelte har det rådet en feilaktig oppfatning om at grøftene må graves dypere ved bruk av Fotrør. Dette er ikke riktig. Foten på Skjæveland Gruppens Fotrør er utformet med en ekstra tykkelse som erstatter en del av fundamentet.
Fotrør ble løsningen da Karmøy kommune hadde behov for rør som kan frakte store mengder overvann, har god selvrens også ved lav vannføring og trygt kan monteres i ikke-komprimerbare masser.
Stedlige komprimerbare sidefyllingsmasser bør benyttes hvor dette er mulig. Særlig sett i lys av miljø og økonomi. Største steinstørrelse på Fotrør er max. 300mm. Mot kravene ved montasje av standard sirkulære betongrør, hvor dette er maksimum 120mm.
Her er det store muligheter til besparelser. Både i graving, bort-transport av overskuddsmasser, og tilføring av nye, edle masser. Økonomi- og miljøbesparelsene blir betydelige.
Kravet til komprimering rundt nedre kvartsirkel er ivaretatt ved hjelp av foten på røret. Det er med andre ikke nødvendig å ha dette som en egen aktivitet, ved legging av Fotrør.
