Box Culvert, leggeanvisning

Boks Culvert er firkantrør med fastlimt pakning og muligheter for vinkling både horisontalt og vertikalt.

Grøftens utforming

Grøftebredde

Der komprimering er foreskrevet må grøften graves så bred at det er plass til komprimeringsutstyr på begge sider av røret. Grøftebredder og minimumsavstander

Grøftebunn

Fundament for rør må legges ut på minst mulig urørt grunn. Oppstikkende stein eller andre harde partier må graves vekk og erstattes med friksjonsmasser. Det er også viktig at fundamenttykkelsen varierer så lite som mulig, da variasjon i tykkelsen kan bidra til svanker på ferdig lagt ledning.

Utstikkende steiner fjernes.

Geotekstil

Hvis grøftebunnen består av dårlig grunn som torv, humusholdige masser, bløt leire eller silt, skal separasjonslag eller geotekstil benyttes for å unngå uheldig sammenblanding av masser i ledningssonen.

Sikring mot tele

Ved minusgrader er grøfter i telefarlige masser utsatt for teledannelse. Når telen tiner blir massen bløt, og mister bæreevnen. Hvis det er oppstått tele i massene, må den frosne massen fjernest før ledningsfundament og omfylling utføres. Snø og is må fjernes fra grøfta. Det skal ikke brukes telefarlig masse i området rundt rør eller kum som kan utsettes for frost.

Fjellgrøft

Grøftebunnen skal avrettes med samme masser som i fundamentet. Ved fare for utvasking av masser skal det benyttes geotekstil under fundamentet, for å hindre at fundamentmasser forsvinner.

Nedre fundament

Fundamentet er den viktigste delen av grøftetverrsnittet. Fundamentet skal fordele oppleggstrykket under røret og sikre at ikke store steiner eller liknende ligger inntil røret. Fundamentet skal bestå av friksjonsmasser.

Tykkelsen etter komprimering skal minste være som vist i tabell 1.

Montasje

FORBEREDELSER FØR MONTERING IG-RØR;

1. Rengjør spissende og muffe.
2. Kontroller at røret er skadefritt.
3. Kontroller produktkvalitet og leggedybde.
4. Fjern eventuell isoppor.
5. Smør spissenden med glidemiddel.

Montering og sammenskyvning skal gjennomføres uten at rør og rørdeler skades.

Ved håndtering av rør skal det kun anvendes godkjent løfteutstyr. Det må ikke anvendes kjetting, wire eller lignende gjennom eller rundt rørene. Rulling og annen ukontrollert flytting kan medføre skader på eller ødeleggelse av godset og må ikke forekomme. Unngå rykk ved belting av betongprodukter.

Ved montasje av produkter med innstøpte løfteanker skal ankrene benyttes ved løft med kjetting. Kontroller løfteanker før løftet.

Ankerhodet i enden av kjettingen monteres til løfteankeret som vist i filmen.

Husk at løfteanker er dimensjonert kun for det enkelte element.

Sidefylling, beskyttelseslag

Sidefylling skal legges ut lagvis på hver side av røret før komprimering.

Ved bruk av Box Culvert kan stedlige masser benyttes, dog med same krav til Dmax på omsluttende masser, gitt at massene kan komprimeres.

Mindre behov for masseutskifting gir vesentlig reduksjon i kostnader, mindre belastning for omgivelser, raskere fremdrift og lavere karbonutslipp.

I områder hvor det er krav til setningsfri overflate, for eksempel veier og plasser, skal øvre fundament og sidefylling vanligvis komprimeres til normal komprimering.

Der det skal legges ledninger i flere plan, fylles det lagvis opp i hele grøftebredden til underkant av neste rør. Komprimeringen utføres også lagvis, men sonen rett over røret skal ikke komprimeres.

Tillatt tyngde komprimeringsutstyr i sidefyllinger og beskyttelseslag

• DN ≤ 1000: inntil 100 kg.
• DN > 1000: inntil 200 kg.

Beskyttelseslaget, 300 mm, direkte over ledningen/rørkronen, skal normalt være løst utlagt.

I områder hvor det ikke er krav til setningsfri overflate, for eksempel utenfor veier og plasser, kan normalt komprimering utelates forutsatt at rørledningen ikke legges med større overdekning enn 2/3 av merket/angitt overdekning.

Gjenfylling

Massene skal ikke inneholde steiner med større tverrmål enn 0,3 m. I gjenfylling som skal komprimeres skal dessuten største tverrmål for stein ikke overstige 2/3 av lagtykkelsen.

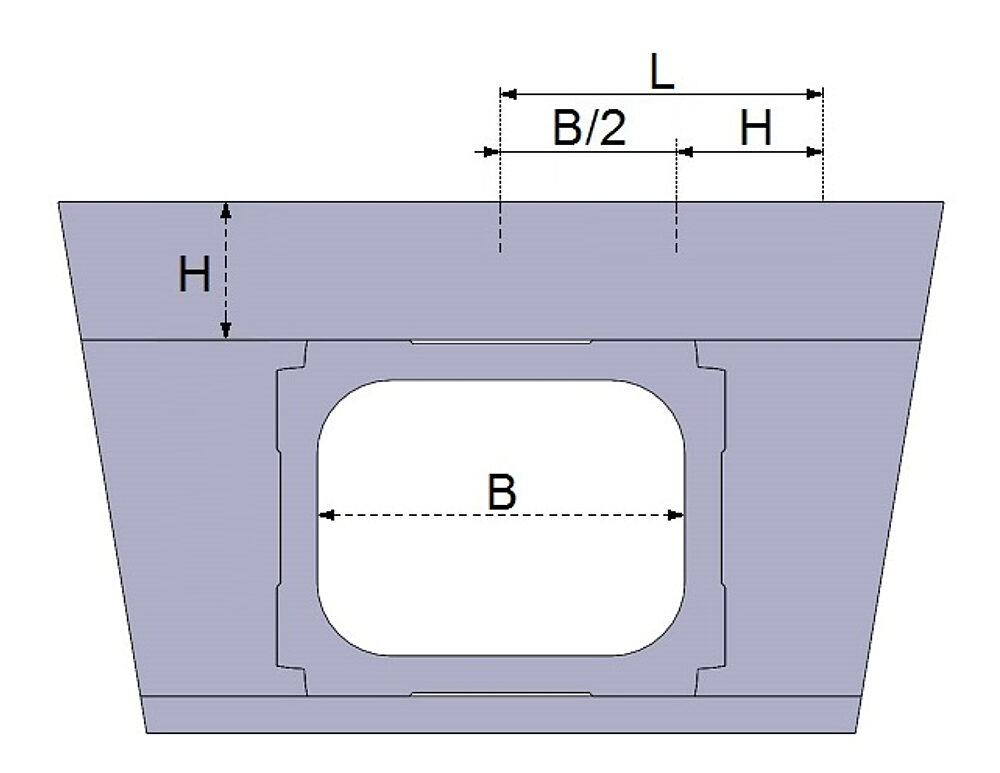

Komprimering med tungt uttyr rett over røret skal ikke foretas før lagtykkelsen over røret er:

* For betongrør merket med overdekning minimum 4 meter skal lagtykkelsen før komprimering med tungt utstyr minimum være som gitt i tabellen.

Før rør merket med mindre overdekning enn 4 meter skal lagtykkelsen økes ett nivå i tabellen.
