TK Ellipse - Kjøresterk trekkekum

En robust trekkekum for krevende miljøer

TK Ellipse er en nyutviklet trekkekum designet for å tåle plassering i områder med høy trafikkbelastning, som veier, kaianlegg og lufthavner.

Trekkekummer fungerer som fordelingspunkt for kabler og annen infrastruktur, for eksempel fjernvarme.

Spesifikasjoner:

- TK Ellipse er tilpasset PREMIUM gategods fra Furnes Ø650 (D400 og F900) eller tilsvarende, som er egnet for bruk i veier og plasser med tung trafikk.

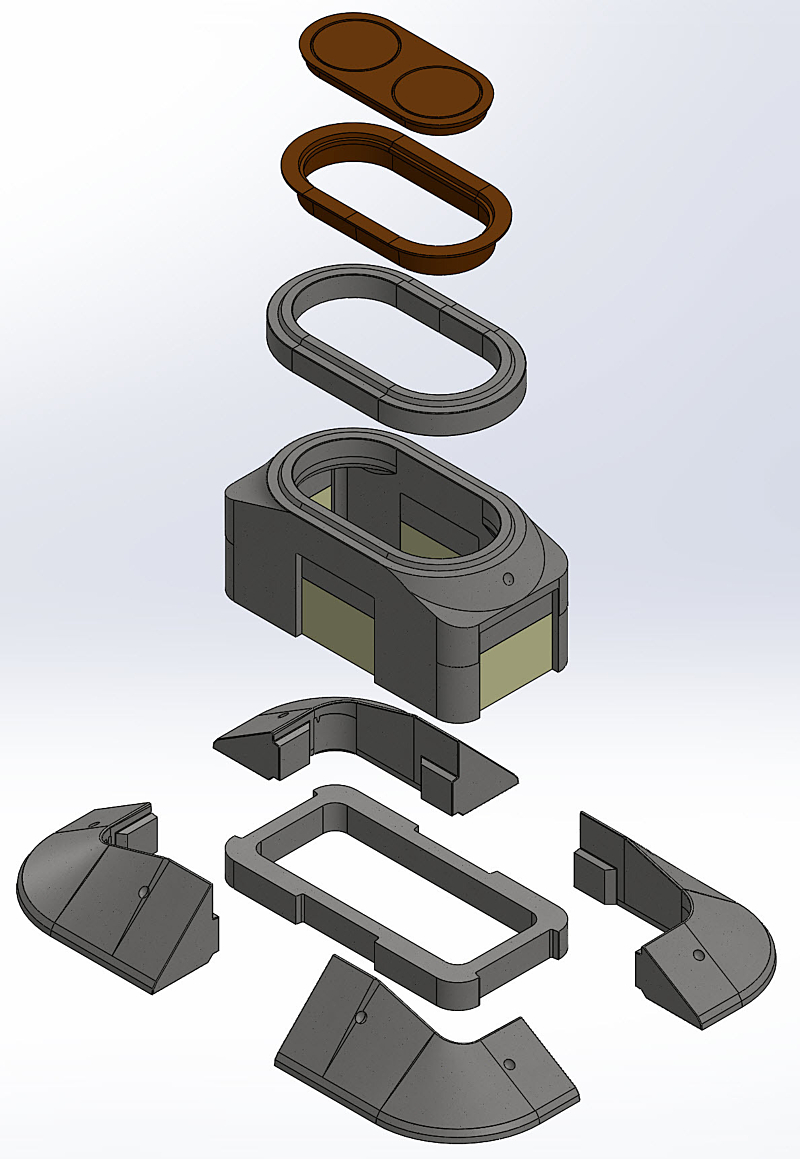

- Konseptet inkluderer en bunnseksjon, setningsplater på sidene og et ellipseformet lokk på toppen. Ved behov kan en 200 mm høy bunnforhøyer benyttes.

- Den innvendige lengden er 1700 mm, sammenlignet med standard firkantede to-lokks trekkekummer som er 1400 mm lange.

- TK Ellipse er utstyrt med fire 100 mm styrofoamplater, én på hver side. Nødvendige hull for tilkobling bores med hullbor tilpasset rørdiameteren, mens resten av styrofoamen forhindrer masseinntrengning.

Byggehøyder

- Standard byggehøyder er 500 mm og 900 mm. På forespørsel kan kummene leveres i høyder på 600 mm, 700 mm og 800 mm.

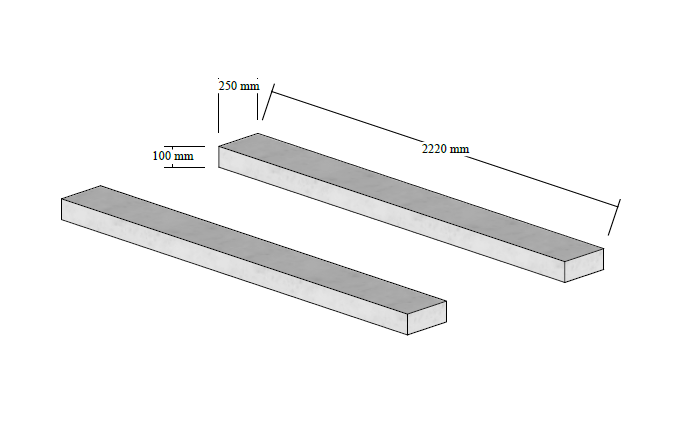

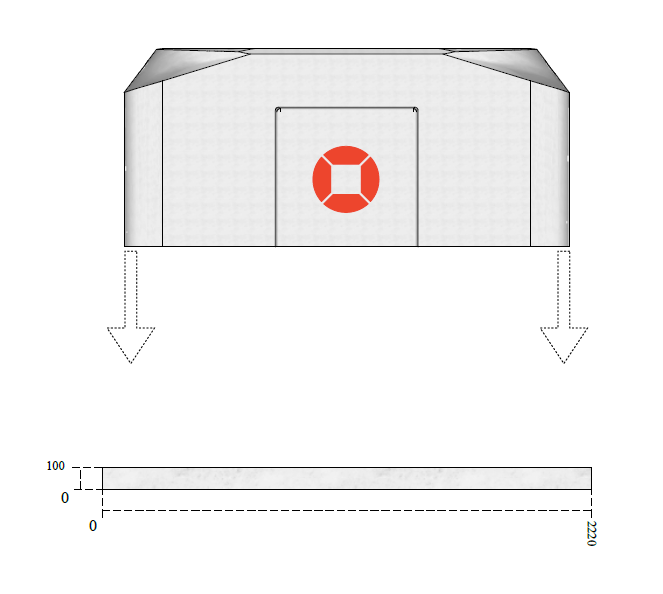

- Kummer med høyde 800 mm og 900 mm benytter setningsplater, som reduserer risikoen for setningsskader i veibanen rundt kummen. For kummer med høyde 500 mm er setningsplater ikke nødvendig.


Monteringsveiledning IT Kum Ellipse

Link til Furnes Premium 2 x Ø650mm

FDV & dokumentasjon
Varenr. Beskrivelse 1 Vekt i kg. Ikke lagerført
302620 PREMIUM lokk 2xØ650 r/flytende D400 ``FV`` 242
302580 TK Ellipse 2x650 H500 D400 883
302590 TK Ellipse 2x650 H500 F900 883 x
302585 TK Ellipse 2x650 H900 D400 1,530
302595 TK Ellipse 2x650 H900 F900 1,530 x
302605 TK Ellipse Bunnforhøyer H:200 323
302601 TK Ellipse Setningsplate: H 536
302600 TK Ellipse Setningsplate: V 536
