TK3

Trekkekummer benyttes ved legging av kabler i en rørtrasé. Kummene gir enkel tilgang for fremtidig inspeksjon og vedlikehold.

En standard trekkekum består av en betongramme og lokk med flytende ramme. Ved behov for andre høyder, kan det monteres en justeringsramme i betong mellom trekkekum og lokk, eller mellom underlag og trekkekum. Det finnes også hjørnebraketter til bruk mellom trekkekummer/justeringsrammer for å forhindre sideforskyvning.

Trekkekummene kan leveres til ulike bruksområder:

  • For områder uten trafikkbelastning, som gangveier, fotgjengerområder og enkelte parkeringsplasser. Disse kummene utføres normalt uten bunnplate.
  • For områder med trafikkbelastning, som kjørebaner, veiskuldre med fast dekke, og parkeringsområder. Disse kummene utføres normalt med bunnplate, dreneringshull og fundamentert på 100 mm pukk, samt lokk med flytende ramme.

For å forhindre skader på trekkekummer er det essensielt å montere dem korrekt.

Ulefos monteringsanvisning

Furnes monteringsanvisning

FDV & dokumentasjon
Varenr. Produkt navn Styrofoam mål i mm. Vekt i kg. Ikke lagerført
302380 TK3 L 3-kantlokk F900 0 X
302340 TK3 LH Lokk D400 284
302425 TK3 SC-Teleskopforhøyer 0 X
302415 TK3 Skrå topp 1:2 2100x700x300/750 0 X
302370 TK3 TR 3-kantlokk D400 0 X

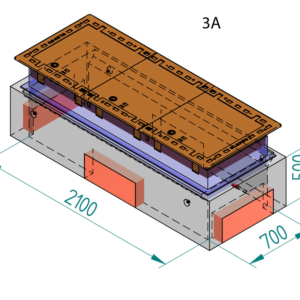

302300 TK3A Rektangulær 2100x700x500 H: 250 X L: 600 700
302330 TK3A/B Justering 2100x700x200 0

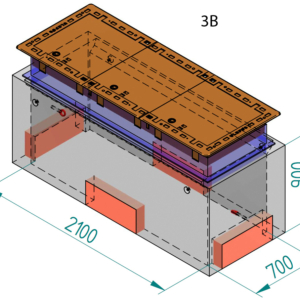

302305 TK3B Rektangulær 2100x700x900 utsp.250x600 H: 250 X L: 600 1,400
302335 TK3C Justering 2100x900x200 0

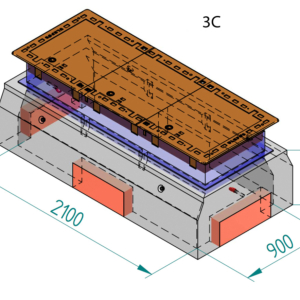

302320 TK3C Sarkofag 2100x900x600 H: 250 X L: 600 900
